La válvula check, también conocida como válvula de retención, son dispositivos esenciales en los sistemas de plomería y otras aplicaciones industriales. Su principal función es permitir el flujo de un líquido o gas en una sola dirección y prevenir el retroceso del mismo, garantizando así la protección y eficiencia del sistema. A continuación, exploraremos su funcionamiento, los diferentes tipos y sus usos más comunes en la construcción.

Tipos de Válvula Check

Existen varios tipos de válvulas check, cada una diseñada para aplicaciones específicas:

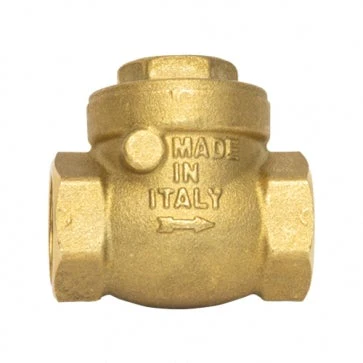

Válvula Check horizontal(Swing Check Valve)

Llamada también Check horizontal o Chek de Columpio. Utiliza un disco que se abre y cierra con el flujo del líquido. Es ideal para sistemas con baja velocidad de flujo.

Recomendaciones para la instalación:

• • Verifica la dirección correcta del flujo revisando las flechas que vienen marcadas

• • Se deben instalar en segmentos horizontales de la tubería

• • Dejar suficiente distancia entre la válvula y los accesorios como codos, bombas, etc. Para reducir turbulencias o gople de ariete que puede afectar al su correcto funcionamiento

• • Asegurar un soporte correcto de la tubería, para evitar tensión mecánica

• • Inspecciona la limpieza de la tubería y la válvula antes de la instalación

• • Realiza mantenimientos regulares.

Válvula Check Vertical (Lift Check Valve)

También llamada Válvula check de Elevación. La válvula check de elevación (Lift Check Valve) es utilizada principalmente en sistemas donde se requiere un control unidireccional del flujo de fluidos. Se caracteriza por tener un disco que se eleva para permitir el paso del fluido y desciende para bloquear el retroceso. Esta válvula es especialmente efectiva en aplicaciones de alta presión y alta velocidad de flujo.

Recomendaciones para la instalación:

• • Verifica la dirección correcta del flujo revisando las flechas que vienen marcadas

• • Aunque admite instalarse en toda posición bajo altas presiones es recomedable instalarla de forma vertical

• • Dejar suficiente distancia entre la válvula y los accesorios como codos, bombas, etc. Para reducir turbulencias o gople de ariete que puede afectar al su correcto funcionamiento

• • Asegurar un soporte correcto de la tubería, para evitar tensión mecánica

• • Inspecciona la limpieza de la tubería y la válvula antes de la instalación

• • Realiza mantenimientos regulares.

Válvula Check de Pistón (Piston Check Valve)

Similar a la válvula de elevación, pero el mecanismo interno en vez de usar un disco emplea un pistón, proporcionando un sellado más preciso.

Recomendaciones para la instalación:

• • Aunque las válvulas check de pistón pueden instalarse tanto horizontal como verticalmente, es preferible instalarlas en una posición horizontal para asegurar un rendimiento óptimo.

• • Dejar suficiente distancia entre la válvula y los accesorios como codos, bombas, etc. Para reducir turbulencias o gople de ariete que puede afectar al su correcto funcionamiento

• • Asegurar un soporte correcto de la tubería, para evitar tensión mecánica

• • Inspecciona la limpieza de la tubería y la válvula antes de la instalación

• • Realiza mantenimientos regulares.

Válvula Check de Doble Placa (Dual Plate Check Valve):

Conocida también como:

• • Válvula Check de Doble Placa

• • Válvula de Retención de Doble Disco

• • Válvula de Retención de Doble Hoja

• • Válvula Check Biplaca

Tiene dos placas semicirculares que se abren y cierran con el flujo, proporcionando una mayor eficiencia en espacios reducidos. Puedes mirar como funciona en el siguiendo el enlace.

Recomendaciones para la instalación:

• • Esta válvula puede instalarse en cualquier posición sin embargo hay que orienta su instalación de acuerdo a las flechas que indican el flujo de apertura

• • Dejar suficiente distancia entre la válvula y los accesorios como codos, bombas, etc. Para reducir turbulencias o gople de ariete que puede afectar al su correcto funcionamiento

• • Asegurar un soporte correcto de la tubería, para evitar tensión mecánica

• • Inspecciona la limpieza de la tubería y la válvula antes de la instalación

• • Realiza mantenimientos regulares.

Válvula Check de Bola (Ball Check Valve)

Existen diferentes mecanismos para el funcionamiento de esta válvula sin embargo lo común es que utiliza una bola que se mueve para permitir o bloquear el flujo. Es ideal para sistemas de baja presión. Mira como funciona en este video.

Recomendaciones para la instalación:

• • Esta válvula puede instalarse en cualquier posición sin embargo hay que orienta su instalación de acuerdo a las flechas que indican el flujo de apertura

• • Dejar suficiente distancia entre la válvula y los accesorios como codos, bombas, etc. Para reducir turbulencias o gople de ariete que puede afectar al su correcto funcionamiento

• • Asegurar un soporte correcto de la tubería, para evitar tensión mecánica

• • Inspecciona la limpieza de la tubería y la válvula antes de la instalación

• • Realiza mantenimientos regulares.

Conclusión

Las válvulas check juegan un papel esencial en la protección y eficiencia de los sistemas de plomería y tuberías en diversas aplicaciones de construcción e industriales. Desde las válvulas check de elevación y pistón hasta las de doble placa y bola, cada tipo ofrece ventajas únicas que pueden adaptarse a diferentes necesidades específicas.

Para asegurar el mejor rendimiento y durabilidad de estas válvulas, es crucial seguir las recomendaciones de instalación adecuadas. Una instalación correcta no solo previene problemas operativos, sino que también protege tu inversión en equipos y sistemas de tuberías.
